Пример из практики: Хроника ремонта бетонной конструкции резиновой плотины Улун.

2026-06-22

I. Обзор проекта

Резиновая плотина Улун расположена на реке Илуо в южной части деревни Улун, поселка Хэлуо, в 10 км от слияния рек Илуо и Хуанхэ и в 8 км от железнодорожного моста Хэйсигуань. Проектный уровень воды составляет 109,8 м, объем водохранилища — 12,7 млн м³, а площадь подпорной зоны — 3,24 квадратных километра. Проект в основном состоит из резиновой плотины, регулирующих затворов, гидроэлектростанции, бокового открытого канала и шлюза. На левом берегу расположена гидроэлектростанция установленной мощностью 3 x 400 кВт. Центральная секция имеет пять регулирующих затворов с отметкой дна 102,8 м. На правом берегу находится шлюз шириной 6 м и четырехсекционная резиновая плотина с отметкой дна 105,4 м и высотой 4,5 м. Общий сметный объем инвестиций составил 74,29 млн юаней. Строительство началось в январе 2006 года, а основная конструкция была завершена в мае 2007 года.

После более чем десяти лет воздействия циклов замерзания и оттаивания бетонные боковые стенки и основание резиновой плотины получили серьезные повреждения. В 2020 году подразделение по управлению проектом провело специализированное техническое обслуживание и профилактический уход за бетоном плотины.

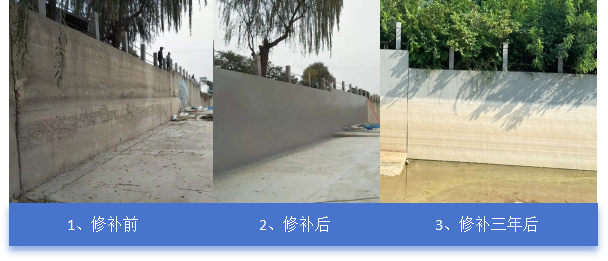

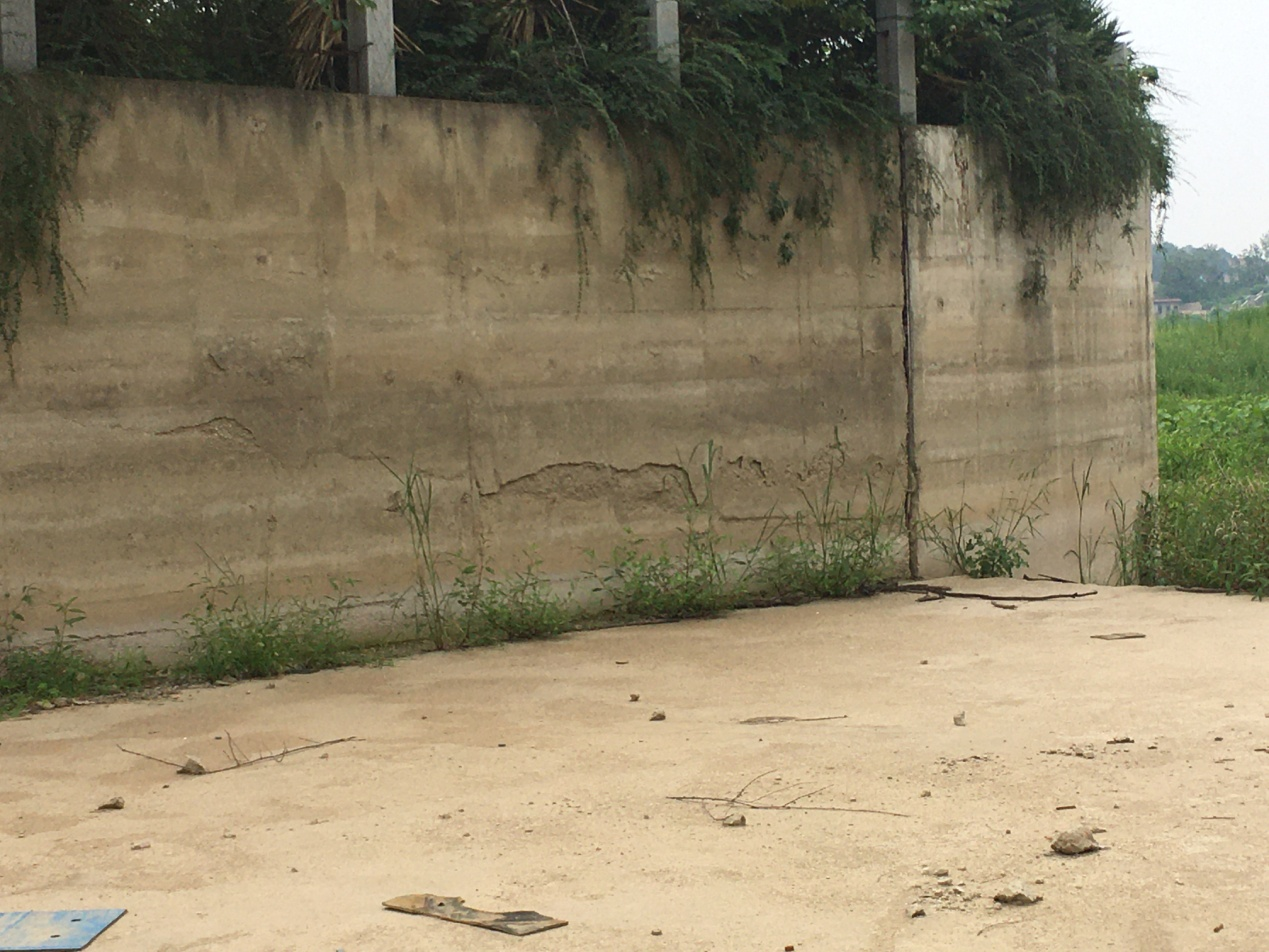

Фотографии северной стены южного берега до начала строительства.

Хроника ремонта бетонной конструкции резиновой (2)

II. План ремонта

После осмотра на месте специалистами нашей компании заболевание было разделено на зону воздействия атмосферных условий, зону колебаний уровня воды и зону эрозии дна, и были разработаны целевые планы лечения.

2.1 Схема ремонта атмосферной зоны

Очистка основания → Ремонт с использованием раствора PCE толщиной 1 см → Антифризно-оттаивающее покрытие

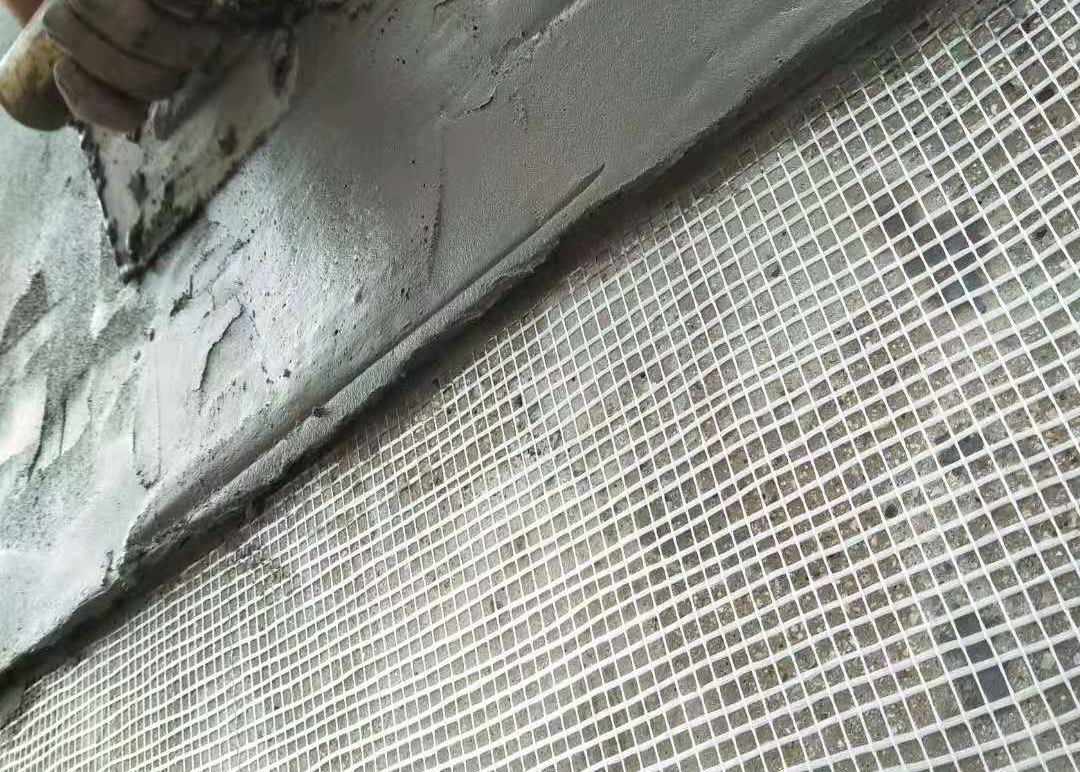

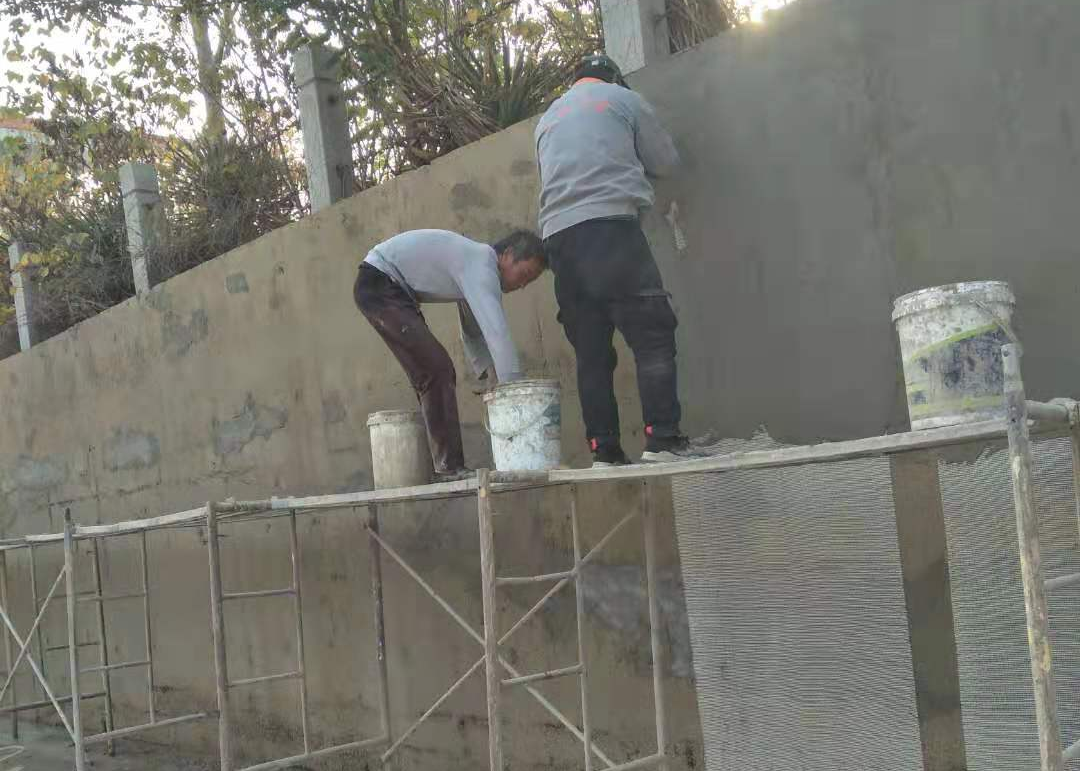

В районах с атмосферными колебаниями основными проблемами являются карбонизация и циклы замерзания-оттаивания. Ремонт таких участков требует удаления поврежденного бетона и последующего нанесения специального ремонтного раствора на основе ПХЭ. Для предотвращения преждевременного отслоения раствора в данном проекте предусмотрено добавление слоя армирующей сетки для физического закрепления между старым и новым бетоном. Долговременная адгезия на границе раздела обеспечивается амфифильными соединениями в эмульсии ПХЭ, которые могут образовывать химические связи -Si-O-Si- между старым и новым бетоном.

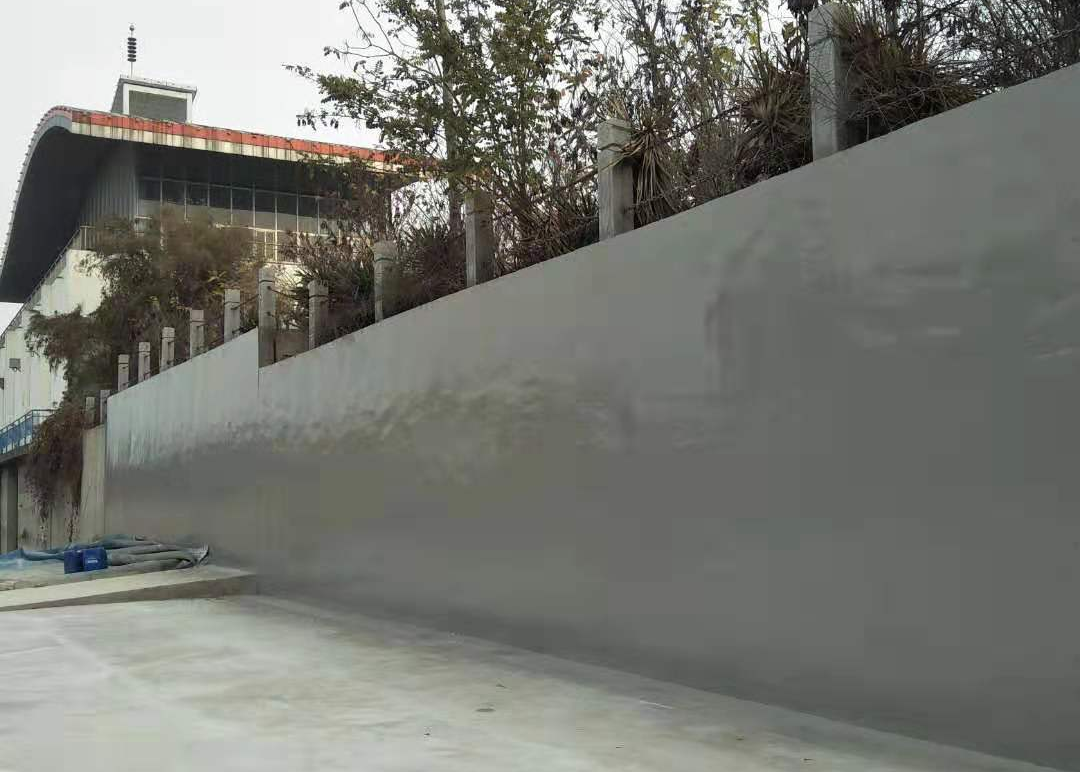

Для предотвращения циклов замораживания-оттаивания и карбонизации в отремонтированной бетонной конструкции на поверхность бетона было нанесено морозостойкое покрытие. После нанесения морозостойкого покрытия водопоглощение бетона снизилось более чем на 90%, что значительно уменьшило степень подверженности циклам замораживания-оттаивания и карбонизации и повысило долговечность отремонтированной конструкции.

2.2 Зона колебаний уровня воды и зона абразии дна

Очистка основания → Ремонтный раствор из износостойкого полимерного цемента ( 2*1 см ) → Нанесите износостойкое финишное покрытие.

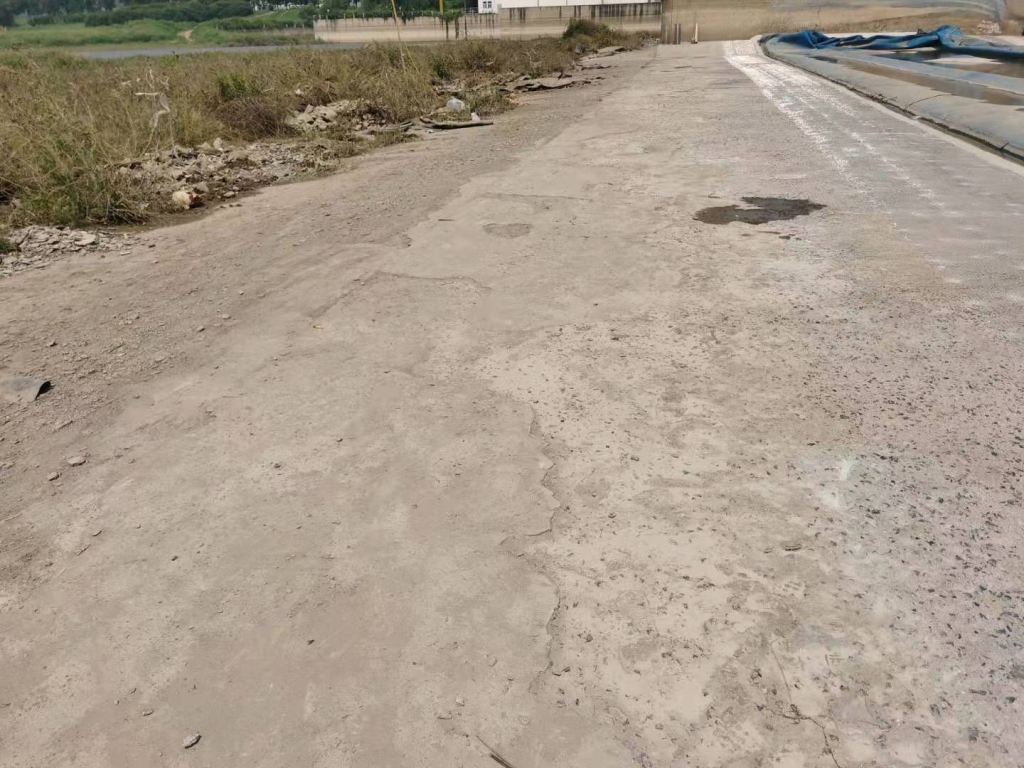

В отличие от атмосферы, повреждения бетона в зоне колебаний уровня воды и зоне истирания нижней плиты вызваны не только такими факторами, как циклы замерзания-оттаивания и карбонизация, но и абразивным воздействием воды. При этом частые изменения уровня воды в этой зоне делают бетон более склонным к впитыванию воды.

При выборе ремонтных решений учитывались ударопрочность и износостойкость. Сначала для ремонта использовался высокоадгезивный полимерцементный раствор. После ремонта наносился слой ударопрочного полимерцементного раствора, а затем – ударопрочное финишное покрытие. Это финишное покрытие водонепроницаемо, морозостойко и ударопрочно. Благодаря оригинальной молекулярной конструкции, ударопрочное финишное покрытие и ударопрочный полимерцементный раствор обладают превосходной адгезией и определенной степенью самовосстановления.
